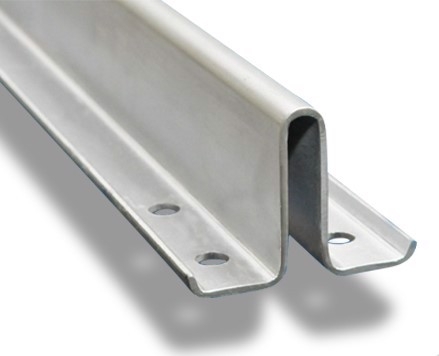

Chất liệu: Tôn uốn
Hoạt động: Shoe trượt trên ray để dẫn hướng cabin chuyển động lên xuống.
Ứng dụng: Thang khách, thang hàng, thang máy gia đình...
Số lượng: Một cây thang máy thường có 2 cây ray chạy dọc theo hố thang
Tác dụng: Dẫn hướng cho đối trọng chuyển động dọc theo ray và khống chế lắc ngang của cabin và đối trọng khi tải đặt lệch tâm hoặc ray dẫn hướng lắp không chuẩn.
Vị trí: Ray dẫn hướng đối trọng bắt cố định vào tường ở hai phía đối xứng của đối trọng.
Sử dụng:
Bảo dưỡng: Trang bị hộp dầu bôi trơn ray đặt ngay trên thân ngàm trượt và khay đựng dầu thừa đặt phía dưới chân ray ở đáy giếng để hạn chế mòn ray.
Lưu ý: Shoe và ray hoạt động tốt sẽ giúp cho thang máy vận hành êm ái, mượt mà.
Ray thang máy còn được biết đến với một tên gọi khác là ray dẫn hướng thang máy. Ray dẫn hướng được chia làm 2 loại là ray dẫn hướng cho cabin và ray dẫn hướng cho đối trọng. Chúng được lắp đặt dọc theo giếng thang có nhiệm vụ dẫn hướng cho cabin và đối trọng chuyển động dọc theo hố thang, đảm bảo cho đối trọng và cabin không bị dịch chuyển theo phương ngang bằng cách giữ chúng luôn nằm ở vị trí thiết kế ban đầu trong hố thang máy. Nếu trong trường hợp đứt cáp hoặc cabin đi xuống với tốc độ lớn hơn giá trị cho phép, ray thang máy phải đảm bảo độ cứng để giữ được trọng lượng cabin và tải trọng trong cabin tựa lên ray dẫn hướng cùng với các thành phần tải trọng động khi bộ hãm bảo hiểm làm việc
